Медогонки имеют конусное дно, которое образует медовый карман. Главным требованием к устройствам такого типа является добыча меда без разрушения при этом сот.

Из распечатанных и помещенных в медогонку сот во время вращения из ячеек выплескивается мед и, попадая на стенки емкости, стекает на дно. Через кран, установленный в нижней части медогонки, его сливают в подставленные емкости.

В зависимости от объемов пчеловодческих хозяйств, используют разные устройства для откачки меда. На личных относительно небольших пасеках чаще всего работают с 2-, 3- и 4-рамочными кассетными медогонками (рис. 17). На крупных промышленных пасеках применяют радиальные электрические 20- и 50-рамочные устройства.

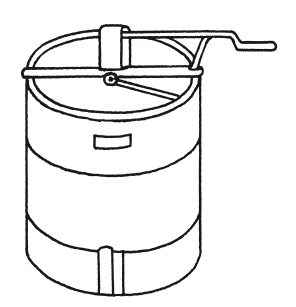

Рис. 17. Двухрамочная кассетная медогонка

Практически все медогонки, изготовленные промышленным способом, имеют кассеты, способные поворачиваться на 180°.

В зависимости от способа размещения сот различают медогонки радиальные (в них рамки располагают по кругу верхними брусками к стенке) и хордиальные, в которых соты размещают плоскостями по хорде.

Оба типа устройств имеют свои преимущества и недостатки. Так, в радиальных медогонках соты устанавливают один раз, так как при вращении в них кассет мед вылетает из ячеек с обеих плоскостей. В хординальных приспособлениях мед откачивается одновременной только с одной стороны, а для того чтобы откачать его с другой, соты необходимо повернуть на 180°. Для предотвращения повреждения сот, первую сторону рамок освобождают от меда не до конца, затем со второй стороны выкачивают мед полностью, после чего опять поворачивают рамки и завершают откачку меда с первой стороны. Время откачки меда с другой стороны в хордиальных медогонках составляет 2–4 мин, в то время как в радиальных — 8–18 мин.

По способу и виду применения двигательной силы различают медогонки с ручным, механическим и электрическим приводом (рис. 18).

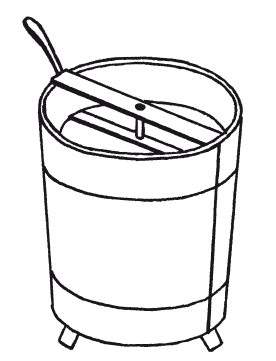

Рис. 18. Двухрамочная хордиальная медогонка с ручным приводом

Мед из сот можно качать и при отсутствии бака. Устройство для этих целей представляет собой несложную конструкцию: деревянные столбики с опорными трубами или две фигурно согнутые и соединенные между собой трубы забивают в землю и закрепляют металлическими штырями.

Основанием такой медогонки служат две согнутые в виде полуокружности трубы, которые крепятся к щиту пасечного домика или павильона. Из четырех гнутых металлических полос делают гнезда для деревянных или фанерных кассет, которые с помощью болтов с гайками крепят на ось ротора медогонки. Нижние полосы соединяют с полосами, удерживающими кассеты в гнездах.

Ось при помощи штифтов устанавливают в верхнюю и нижнюю трубы основания на двух упорных подшипниках. На приводной шкив и шкив на оси надевают ремень.

Распечатанные соты вставляют в кассеты и закрывают крышками, после чего ручкой приводного шкива приводят ротор в движение. Откачанный из кассет мед периодически сливают в емкости.

Фанерные и деревянные кассеты удобны тем, что оставшийся в них мед не портится, поэтому их после откачки можно не мыть сразу.

Многие пчеловоды, стремясь облегчить и упростить процесс получения меда из сот, модернизируют медогонки, выпускаемые промышленностью. Например, 4-рамочную медогонку можно улучшить при помощи 12-ваттного электромоторчика от автомобильного стеклоочистителя, который получает питание от аккумулятора.

Для этого на медогонке удлиняют верхний валик привода и устанавливают в верхней части подшипник. Вместо приводного редуктора устанавливают колесо с резиновым ободком. Для оптимального сцепления с колесом на электромоторчик надевают шкив с накатанной насечкой. При этом устройство, на котором закреплен электромоторчик, должно свободно поворачиваться на оси.

После того как все рамки вставлены в медогонку, пчеловод, вращая колесо рукой, включает электромоторчик, который начинает постепенно набирать обороты, и медогонка вращается сама.

Путем улучшения конструкции 3-рамочной хордиальной медогонки с ручным приводом можно механизировать довольно трудоемкий процесс вращения ее ротора. В данном случае предполагается использование в основном готовых деталей и узлов: электрической ручной дрели мощностью 600 Вт, большой шайбы с внешним диаметром 275 мм, маленькой шайбы из стиральной машины с внешним диаметром 52 мм, регулятора оборотов, ремня от автомобиля.

Ручку, с помощью которой вращается ротор, снимают. В маленькую шайбу вставляют ось диаметром около 8 мм и длиной 100 мм, которая входит в дрель. Ручную дрель используют потому, что очень легко можно изменять ее обороты. Большую шайбу диаметром 275 мм изготавливают из трех кусков гетинакса квадратной формы толщиной 5 мм, которые соединяют между собой болтами и гайками. На шайбе делают канал, в который входит ремень, а в ее центр монтируют муфту.

Муфту крепят к половине ремневой шайбы, которую в свою очередь закрепляют болтами и гайками в центре большой шайбы. Ручную дрель крепят сбоку перпендикулярно к медогонке и присоединяют к электрической сети с напряжением 220 Вт.

Несмотря на то, что конструкция такой усовершенствованной медогонки довольно проста, устанавливать ее следует человеку, умеющему работать с электроприборами повышенной сложности.

Кроме медогонки, при откачке меда необходимы ситечко, отстойник и емкости для транспортировки и хранения меда. Ситечко служит фильтром для очищения меда после откачки мусора и утонувших пчел (рис. 19). В процессе получения меда из сот его подвешивают на край медогонки. После работы ситечко сразу же необходимо промыть в горячей воде.
